Miejsce pochodzenia:
oryginalny
Nazwa handlowa:
Nexperia
Numer modelu:

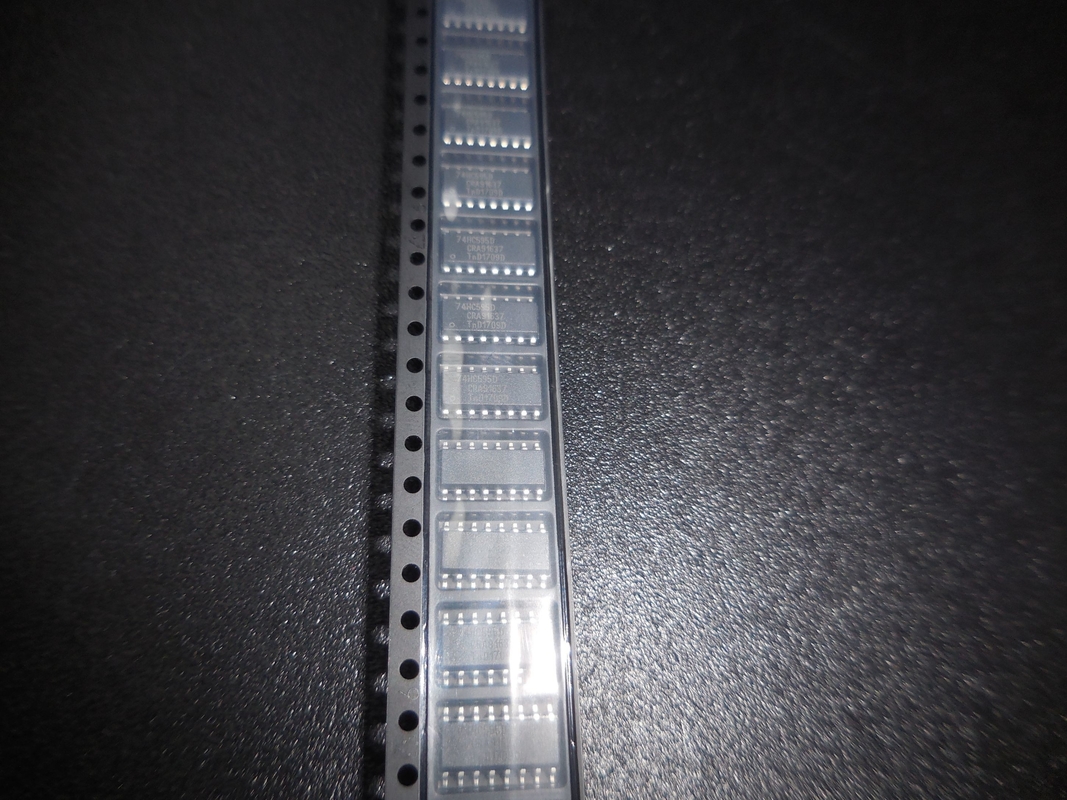

74HC595D
Skontaktuj się z nami
| Dane techniczne produktu | |
| Unijna dyrektywa RoHS | Zgodny |
| ECCN (Stany Zjednoczone) | EAR99 |
| Stan części | Niepotwierdzone |
| HTS | 8542.32.00.71 |
| Automobilowy | NIE |
| PPAP | NIE |
| Rodzina logiczna | HC |
| Funkcja logiczna | Rejestr zmianowy |
| Tryb działania | Szeregowy na szeregowy/równoległy |
| Liczba elementów na chip | 1 |
| Liczba wejść elementów | 1 |
| Liczba włączonych wejść zliczania | 0 |
| Liczba wejść selekcji na element | 0 |
| Liczba wyjść elementów | 9 |
| Liczba etapów | 8 |
| Resetuj typ | Asynchroniczny |
| Typ kierunku | Jednokierunkowy |
| Typ wyzwalania | Pozytywna krawędź |
| Maksymalny czas opóźnienia propagacji przy maksymalnym CL (ns) | 175 przy 2 V|35 przy 4,5 V|30 przy 6 V |
| Bezwzględny czas opóźnienia propagacji (ns) | 265 |
| Proces technologii | CMOS |
| Typ wyjścia | 3 stany |
| Minimalne robocze napięcie zasilania (V) | 2 |
| Typowe robocze napięcie zasilania (V) | 5 |
| Maksymalne robocze napięcie zasilania (V) | 6 |
| Maksymalny prąd spoczynkowy (mA) | 0,16 |
| Warunek testowy opóźnienia propagacji (pF) | 50 |
| Wejście włączenia równoległego | NIE |
| Wyjście zliczania terminali | NIE |
| Minimalna temperatura pracy (C) | -40 |
| Maksymalna temperatura robocza (C) | 125 |
| Montowanie | Montaż powierzchniowy |
| Wysokość opakowania | 1,45 (maks.) |
| Szerokość opakowania | 4 (maks.) |
| Długość opakowania | 10 (maks.) |
| Płytka zmieniona | 16 |
| Standardowa nazwa pakietu | WIĘC |
| Pakiet Dostawcy | WIĘC |
| Liczba pinów | 16 |
