Miejsce pochodzenia:
oryginalny
Nazwa handlowa:
TEXAS INSTRUMENTS
Numer modelu:
LMV321M5
Skontaktuj się z nami

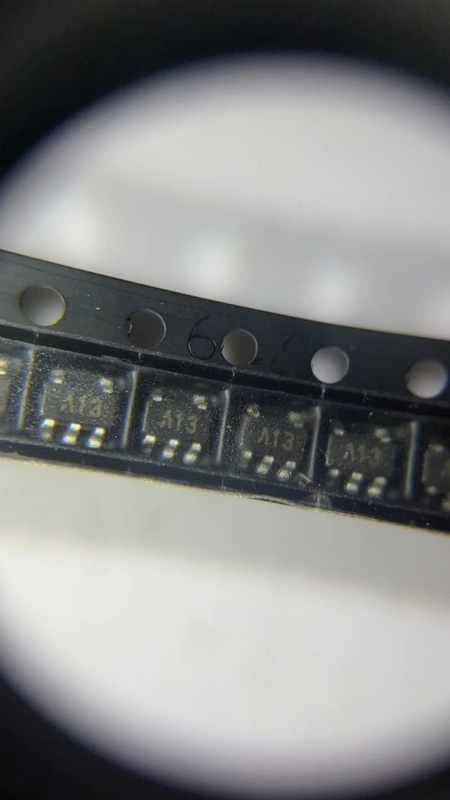

LMV321M5 to jednokanałowy niskonapięciowy wzmacniacz operacyjny (op-amp) przeznaczony do zastosowań ogólnych.Ma zakres napięć wejściowych i wyjściowych typu rail-to-rail, co oznacza, że może przyjmować sygnały wejściowe, które rozciągają się od masy do napięcia zasilania i wytwarzać sygnały wyjściowe, które wahają się między masą a napięciem zasilania.LMV321M5 ma niski wejściowy prąd polaryzacji i niskie wejściowe napięcie przesunięcia, dzięki czemu nadaje się do zastosowań wymagających wysokiej impedancji wejściowej i precyzyjnego wzmocnienia sygnału.Może pracować z napięciem zasilania tak niskim jak 2,7 V i ma iloczyn pasma wzmocnienia równy 1 MHz.LMV321M5 jest dostępny w pakiecie SOT-23, dzięki czemu nadaje się do zastosowań o ograniczonej przestrzeni.
| Dane techniczne produktu | |
| Unijna dyrektywa RoHS | Nie spełnia |
| ECCN (Stany Zjednoczone) | EAR99 |
| Stan części | NRND |
| HTS | 8542.33.00.01 |
| SVHC | Tak |
| SVHC przekracza wartość progową | Tak |
| Automobilowy | NIE |
| PPAP | NIE |
| Typ | Wzmacniacz niskiego napięcia |
| Typ producenta | Wzmacniacz niskiego napięcia |
| Liczba kanałów na chip | 1 |
| Kolej na kolej | Wyjście z szyny na szynę |
| Proces technologii | BiCMOS |
| Typ wyjścia | CMOS |
| Maksymalne napięcie przesunięcia wejścia (mV) | 7@5V |
| Minimalne pojedyncze napięcie zasilania (V) | 2.7 |
| Maksymalne pojedyncze napięcie zasilania (V) | 5.5 |
| Maksymalny prąd przesunięcia wejścia (uA) | 0,05 przy 5 V |
| Typowy wejściowy prąd polaryzacji (uA) | 0,015 przy 5 V |
| Maksymalny wejściowy prąd polaryzacji (uA) | 0,25 przy 5 V |
| Maksymalny prąd zasilania (mA) | 0,25 przy 5 V |
| Typowy prąd wyjściowy (mA) | 60 |
| Typ zasilacza | Pojedynczy |
| Typowa szybkość narastania (V/us) | 1@5V |
| Typowa gęstość napięcia szumów wejściowych (nV/rtHz) | 39 @ 5 V |
| Typowe wzmocnienie napięcia (dB) | 100 |
| Typowa nieodwracająca gęstość szumów prądu wejściowego (pA/rtHz) | 0,21 przy 5 V |
| Minimalny PSRR (dB) | 50 |
| Minimalny CMRR (dB) | 50 |
| Minimalny zakres CMRR (dB) | 50 do 60 |
| Typowy produkt pasma wzmocnienia (MHz) | 1 |
| Wyłącz wsparcie | NIE |
| Minimalna temperatura pracy (C) | -40 |
| Maksymalna temperatura robocza (C) | 125 |
| Klasa temperatury dostawcy | Przemysłowy |
| Opakowania | Taśma i rolka |
| Montowanie | Montaż powierzchniowy |
| Wysokość opakowania | 1.1 |
| Szerokość opakowania | 1,75 (maks.) |
| Długość opakowania | 3,05 (maks.) |
| Płytka zmieniona | 5 |
| Standardowa nazwa pakietu | PIJUS |
| Pakiet Dostawcy | SOT-23 |
| Liczba pinów | 5 |
| Kształt ołowiu | Skrzydło mewy |
