Miejsce pochodzenia:
oryginalny
Nazwa handlowa:
TI
Numer modelu:

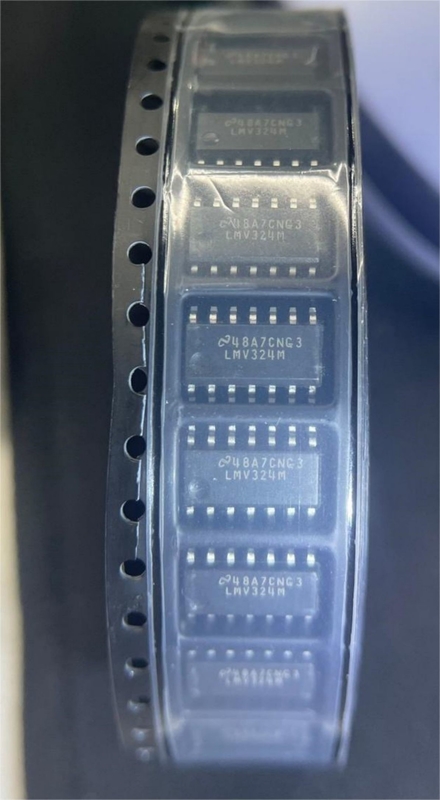

LMV324M
Skontaktuj się z nami
LMV324M to niskonapięciowy różnicowy wzmacniacz operacyjny z czterema niezależnymi wzmacniaczami operacyjnymi.Nadaje się do pojedynczych systemów zasilania i może pracować w zakresie napięć zasilania od 2,7 V do 5,5 V.LMV324M charakteryzuje się niskim zużyciem energii, niskim wejściowym prądem polaryzacji, niskim poziomem szumów, niskim napięciem przesunięcia wejściowego i produktem o wysokiej przepustowości i jest szeroko stosowany w zarządzaniu energią, zasilaniu bateryjnym, kondycjonowaniu sygnału, filtrowaniu, wzmacniaczach instrumentów i innych dziedzinach .
Główne parametry LMV324M:
Zakres napięcia zasilania: od 2,7 V do 5,5 V
Zakres temperatur pracy: -40 ℃ do +125 ℃
Rodzaj opakowania: SOIC, MSOP, TSSOP
Niski wejściowy prąd polaryzacji: 10nA
Niskie napięcie przesunięcia wejściowego: 3 mV
Produkt o wysokim wzmocnieniu – przepustowość: 1MHz
Niski pobór mocy: 0,65mA/wzmacniacz
Wzmocnienie obwodu otwartego: 100dB
Zakres napięcia wejściowego: -0,3 V do Vcc + 0,3 V
Zabezpieczenie przed przeciążeniem: ± 16V
Wyjście prądowe: 25mA
Zastosowanie LMV324M:
Zarządzanie energią
Zasilany bateryjnie
Kondycjonowanie sygnału
filtrowanie fali
Wzmacniacz instrumentalny
pomiar temperatury
Detekcja optyczna
Sterowanie dotykowe
Wzmacniacz dźwięku
Interfejs czujnika.
| Dane techniczne produktu | |
| Unijna dyrektywa RoHS | Brak zgodności |
| ECCN (Stany Zjednoczone) | EAR99 |
| Stan części | NRND |
| HTS | 8542.33.00.01 |
| SVHC | Tak |
| SVHC przekracza wartość progową | Tak |
| Automobilowy | NIE |
| PPAP | NIE |
| Typ | Wzmacniacz niskiego napięcia |
| Typ producenta | Wzmacniacz niskiego napięcia |
| Liczba kanałów na chip | 4 |
| Kolej na kolej | Wyjście z szyny na szynę |
| Proces technologii | BiCMOS |
| Typ wyjścia | CMOS |
| Maksymalne napięcie przesunięcia wejścia (mV) | 7@5V |
| Minimalne pojedyncze napięcie zasilania (V) | 2.7 |
| Maksymalne pojedyncze napięcie zasilania (V) | 5.5 |
| Maksymalny prąd przesunięcia wejścia (uA) | 0,05 przy 5 V |
| Typowy wejściowy prąd polaryzacji (uA) | 0,015 przy 5 V |
| Maksymalny wejściowy prąd polaryzacji (uA) | 0,25 przy 5 V |
| Maksymalny prąd zasilania (mA) | 0,83 przy 5 V |
| Typowy prąd wyjściowy (mA) | 60 |
| Typ zasilacza | Pojedynczy |
| Typowa szybkość narastania (V/us) | 1@5V |
| Typowa gęstość napięcia szumów wejściowych (nV/rtHz) | 39 @ 5 V |
| Typowe wzmocnienie napięcia (dB) | 100 |
| Typowa nieodwracająca gęstość szumów prądu wejściowego (pA/rtHz) | 0,21 przy 5 V |
| Minimalny PSRR (dB) | 50 |
| Minimalny CMRR (dB) | 50 |
| Minimalny zakres CMRR (dB) | 50 do 60 |
| Typowy produkt pasma wzmocnienia (MHz) | 1 |
| Wyłącz wsparcie | NIE |
| Minimalna temperatura pracy (°C) | -40 |
| Maksymalna temperatura robocza (°C) | 125 |
| Klasa temperatury dostawcy | Przemysłowy |
| Opakowania | Rura |
| Montowanie | Montaż powierzchniowy |
| Wysokość opakowania | 1,5 (maks.) |
| Szerokość opakowania | 4 (maks.) |
| Długość opakowania | 8,75 (maks.) |
| Płytka zmieniona | 14 |
| Standardowa nazwa pakietu | WIĘC |
| Pakiet Dostawcy | SOIC |
| Liczba pinów | 14 |
| Kształt ołowiu | Skrzydło mewy |
