Miejsce pochodzenia:
oryginalny
Nazwa handlowa:
FAIRCHILD
Numer modelu:
LMV358AM8X
Skontaktuj się z nami
LMV358AM8X to dwukanałowy, niskonapięciowy układ scalony (IC) wzmacniacza operacyjnego (op-amp) produkowany przez firmę Texas Instruments.Jest to wzmacniacz operacyjny ogólnego przeznaczenia przeznaczony do pracy z pojedynczym napięciem zasilania, zapewniający wahadłowe wejście i wyjście typu rail-to-rail.
Aplikacje:
Wzmacniacze i przedwzmacniacze audio.
Wzmacniacze czujników.
Obwody kondycjonowania sygnału.
Aktywne filtry.
Oscylatory sterowane napięciem.
Cechy:
Dwa niezależne wzmacniacze operacyjne w jednym pakiecie.
Szeroki zakres napięcia wejściowego: od 2,7 V do 5,5 V.
Wejście i wyjście od szyny do szyny.
Niski pobór mocy: 0,5 mA na kanał.
Wysoki współczynnik tłumienia w trybie wspólnym (CMRR): 70 dB.
Niski wejściowy prąd polaryzacji: 45 nA.
Stabilny zysk jedności.
Zabezpieczenie ESD: 2 kV (model ludzkiego ciała).
Parametry:
Zakres napięcia wejściowego: od 2,7 V do 5,5 V.
Zakres napięcia wyjściowego: od 0 V do VCC.
Zakres temperatur pracy: -40°C do 125°C.
Produkt przepustowości zysku: 1 MHz.
Szybkość narastania: 0,5 V/μs.
Napięcie przesunięcia wejściowego: 5 mV.
Prąd przesunięcia wejściowego: 2 nA.
Opakowanie: SOIC-8.
| Unijna dyrektywa RoHS | Zgodny |
| ECCN (Stany Zjednoczone) | EAR99 |
| Stan części | Przestarzały |
| HTS | 8542.33.00.01 |
| Automobilowy | NIE |
| PPAP | NIE |
| Typ | Wzmacniacz niskiego napięcia |
| Typ producenta | Wzmacniacz niskiego napięcia |
| Liczba kanałów na chip | 2 |
| Kolej na kolej | Wyjście z szyny na szynę |
| Proces technologii | CMOS |
| Typ wyjścia | CMOS |
| Maksymalne napięcie przesunięcia wejścia (mV) | 7@5V |
| Minimalne pojedyncze napięcie zasilania (V) | 2.7 |
| Maksymalne pojedyncze napięcie zasilania (V) | 5.5 |
| Minimalne podwójne napięcie zasilania (V) | 1,35 zł |
| Maksymalne podwójne napięcie zasilania (V) | 2,75 zł |
| Maksymalny prąd przesunięcia wejścia (uA) | 0,001 (typowo) przy 5 V |
| Typowy wejściowy prąd polaryzacji (uA) | 0,001 przy 5 V |
| Maksymalny prąd zasilania (mA) | 0,3 przy 5 V |
| Typowy prąd wyjściowy (mA) | 160 |
| Typ zasilacza | Pojedynczy | Podwójny |
| Typowa szybkość narastania (V/us) | 1,5 przy 5 V |
| Typowa gęstość napięcia szumów wejściowych (nV/rtHz) | 33 przy 5 V |
| Typowe wzmocnienie napięcia (dB) | 70 |
| Minimalny PSRR (dB) | 50 |
| Minimalny CMRR (dB) | 50 |
| Minimalny zakres CMRR (dB) | 50 do 60 |
| Typowy produkt pasma wzmocnienia (MHz) | 1.4 |
| Wyłącz wsparcie | NIE |
| Minimalna temperatura pracy (°C) | -40 |
| Maksymalna temperatura robocza (°C) | 125 |

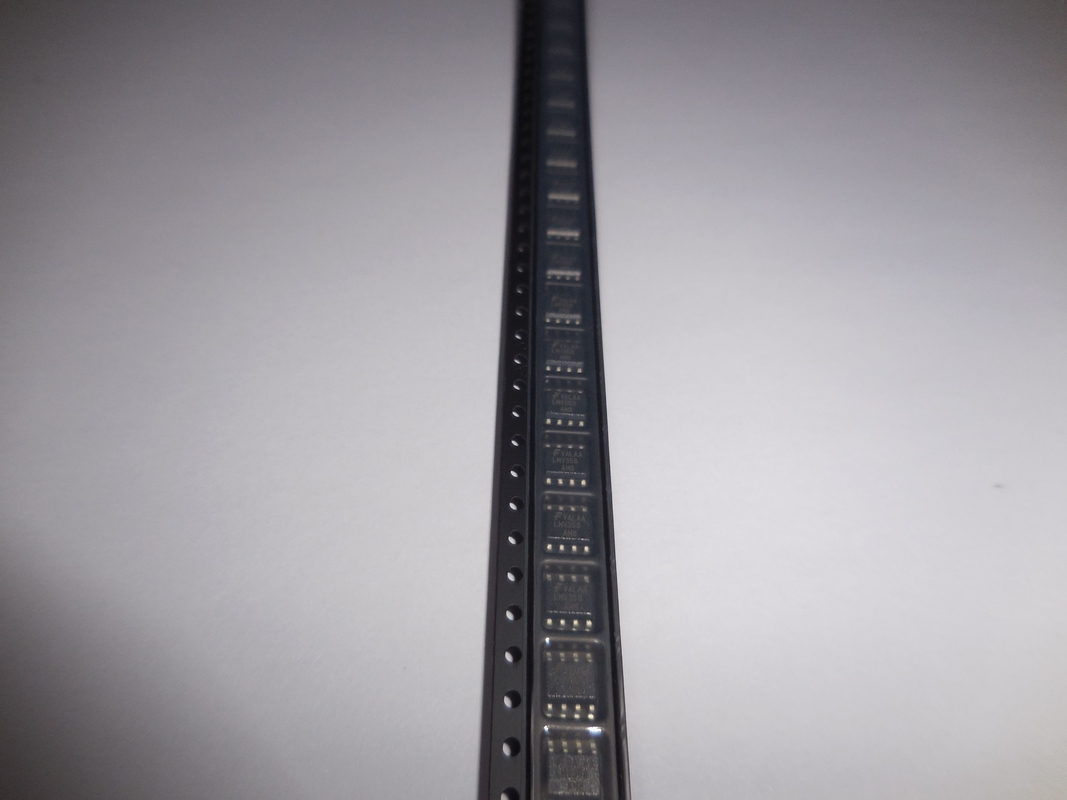

| Opakowania | Taśma i rolka |
| Montowanie | Montaż powierzchniowy |
| Wysokość opakowania | 1,5 (maks.) |
| Szerokość opakowania | 3.9 |
| Długość opakowania | 4.9 |
| Płytka zmieniona | 8 |
| Standardowa nazwa pakietu | WIĘC |
| Pakiet Dostawcy | SOIC |
| Liczba pinów | 8 |
| Kształt ołowiu | Skrzydło mewy |
