Miejsce pochodzenia:
oryginalny
Nazwa handlowa:
TI
Numer modelu:
LMV358IDR
Skontaktuj się z nami

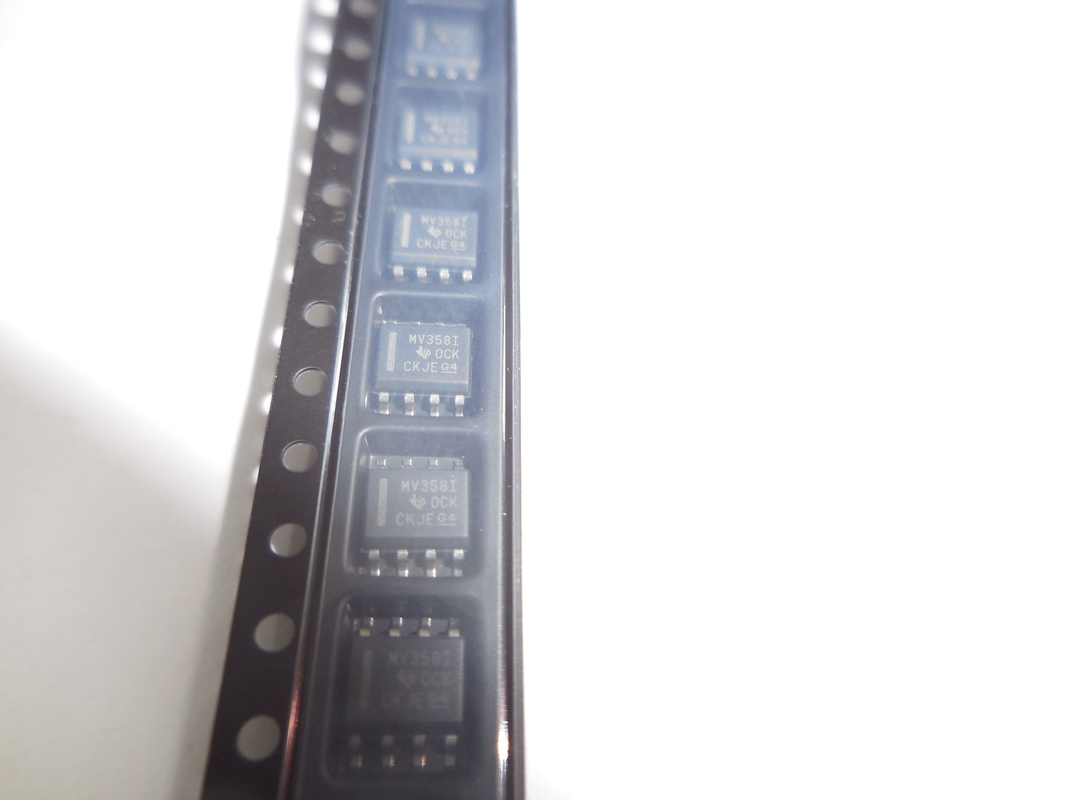

LMV358IDR to dwukanałowy, niskonapięciowy układ scalony (IC) wzmacniacza operacyjnego (op-amp) produkowany przez firmę Texas Instruments.Został zaprojektowany do pracy z pojedynczym napięciem zasilania, zapewniając przełączanie wejścia i wyjścia typu rail-to-rail przy niskim wejściowym napięciu przesunięcia.
Aplikacje:
Wzmacniacze i przedwzmacniacze audio.
Wzmacniacze czujników.
Obwody kondycjonowania sygnału.
Aktywne filtry.
Oscylatory sterowane napięciem.
Cechy:
Dwa niezależne wzmacniacze operacyjne w jednym pakiecie.
Szeroki zakres napięcia wejściowego: od 2,7 V do 5,5 V.
Wejście i wyjście od szyny do szyny.
Niski pobór mocy: 0,5 mA na kanał.
Wysoki współczynnik tłumienia w trybie wspólnym (CMRR): 70 dB.
Niskie napięcie przesunięcia wejściowego: 1 mV.
Stabilny zysk jedności.
Zabezpieczenie ESD: 2 kV (model ludzkiego ciała).
Parametry:
Zakres napięcia wejściowego: od 2,7 V do 5,5 V.
Zakres napięcia wyjściowego: od 0 V do VCC.
Zakres temperatur pracy: -40°C do 125°C.
Produkt przepustowości zysku: 1 MHz.
Szybkość narastania: 0,5 V/μs.
Napięcie przesunięcia wejściowego: 1 mV.
Prąd przesunięcia wejściowego: 10 nA.
Opakowanie: SOIC-8.
| Unijna dyrektywa RoHS | Zgodny |
| ECCN (Stany Zjednoczone) | EAR99 |
| Stan części | Aktywny |
| HTS | 8542.33.00.01 |
| SVHC | Tak |
| Automobilowy | NIE |
| PPAP | NIE |
| Typ | Wzmacniacz niskiego napięcia |
| Typ producenta | Wzmacniacz niskiego napięcia |
| Liczba kanałów na chip | 2 |
| Kolej na kolej | Wyjście z szyny na szynę |
| Typ wyjścia | CMOS |
| Maksymalne napięcie przesunięcia wejścia (mV) | 7@5V |
| Minimalne pojedyncze napięcie zasilania (V) | 2.7 |
| Maksymalne pojedyncze napięcie zasilania (V) | 5.5 |
| Maksymalny prąd przesunięcia wejścia (uA) | 0,05 przy 5 V |
| Typowy wejściowy prąd polaryzacji (uA) | 0,015 przy 5 V |
| Maksymalny wejściowy prąd polaryzacji (uA) | 0,25 przy 5 V |
| Maksymalny prąd zasilania (mA) | 0,44 przy 5 V |
| Typowy prąd wyjściowy (mA) | 60 |
| Typ zasilacza | Pojedynczy |
| Typowa szybkość narastania (V/us) | 1@5V |
| Typowa gęstość napięcia szumów wejściowych (nV/rtHz) | 39 @ 5 V |
| Typowe wzmocnienie napięcia (dB) | 100 |
| Typowa nieodwracająca gęstość szumów prądu wejściowego (pA/rtHz) | 0,21 przy 5 V |
| Minimalny CMRR (dB) | 50 |
| Minimalny zakres CMRR (dB) | 50 do 60 |
| Typowy produkt pasma wzmocnienia (MHz) | 1 |
| Wyłącz wsparcie | NIE |
| Minimalna temperatura pracy (°C) | -40 |
| Maksymalna temperatura robocza (°C) | 125 |
| Opakowania | Taśma i rolka |
| Montowanie | Montaż powierzchniowy |
| Wysokość opakowania | 1,5 (maks.) |
| Szerokość opakowania | 3,98 (maks.) |
| Długość opakowania | 5 (maks.) |
| Płytka zmieniona | 8 |
| Standardowa nazwa pakietu | WIĘC |
| Pakiet Dostawcy | SOIC |
| Liczba pinów | 8 |
| Kształt ołowiu | Skrzydło mewy |
