Miejsce pochodzenia:
oryginalny
Nazwa handlowa:
ST
Numer modelu:
LMV358LIDT
Skontaktuj się z nami

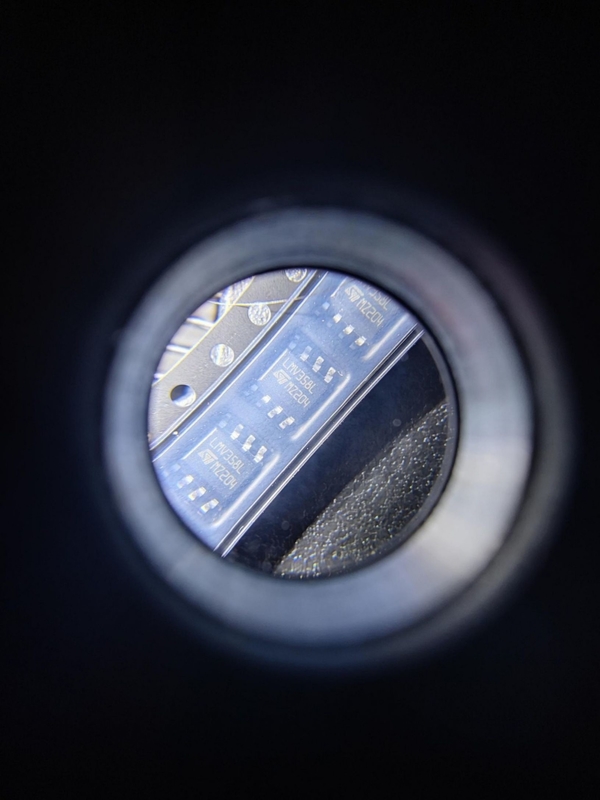

LMV358LIDT to dwuobwodowy niskonapięciowy wzmacniacz operacyjny złożony z firmy STMICROELECTRONICS
produkcja.Może działać pod jednym napięciem zasilania, zapewniając zmienne wejście i wyjście typu „szyna do szyny”, i jest przeznaczony do zastosowań o niskim poborze mocy.Oto jego zastosowania, wnioski i parametry:
Aplikacja:
Wzmacniacz audio i przedwzmacniacz
Wzmacniacz czujnika
obwód kondycjonowania sygnału
Aktywny filtr
Oscylator sterowany napięciem
Wniosek:
LMV358LIDT to dwuobwodowy niskonapięciowy wzmacniacz operacyjny odpowiedni do zastosowań o niskim poborze mocy.
Może działać pod jednym napięciem zasilania, zapewniając wahania wejścia i wyjścia typu rail-to-rail.
Charakteryzuje się niskim zużyciem energii, wysokim współczynnikiem tłumienia sygnału wspólnego, niskim wejściowym prądem polaryzacji i niezawodną ochroną przed wyładowaniami elektrostatycznymi (ESD).
Nadaje się do zastosowań takich jak wzmacniacze audio, wzmacniacze czujników, obwody kondycjonowania sygnału, filtry aktywne i oscylatory sterowane napięciem.
Parametry:
Zakres napięcia wejściowego: od 2,7 V do 5,5 V
Zakres napięcia wyjściowego: od 0 V do VCC
Zakres temperatur pracy: -40°C do 125°C
Iloczyn wzmocnienia i szerokości pasma: 1 MHz
Nachylenie proporcjonalne: 0,5 V/μs
Wejściowe napięcie polaryzacji: 1 mV
Wejściowy prąd polaryzacji: 10 nA
Opakowanie: SOIC8
| Unijna dyrektywa RoHS | Zgodny |
| ECCN (Stany Zjednoczone) | EAR99 |
| Stan części | Aktywny |
| HTS | 8542.33.00.01 |
| Automobilowy | NIE |
| PPAP | NIE |
| Typ | Wzmacniacz małej mocy |
| Typ producenta | Wzmacniacz małej mocy |
| Liczba kanałów na chip | 2 |
| Kolej na kolej | Wyjście z szyny na szynę |
| Maksymalne napięcie przesunięcia wejścia (mV) | 7@5V |
| Minimalne pojedyncze napięcie zasilania (V) | 2.7 |
| Maksymalne pojedyncze napięcie zasilania (V) | 5.5 |
| Typowe napięcie wyjściowe niskiego poziomu (V) | 0,3 |
| Typowe napięcie wyjściowe wysokiego poziomu (V) | 4,99 |
| Maksymalny prąd przesunięcia wejścia (uA) | 0,03 przy 5 V |
| Typowy wejściowy prąd polaryzacji (uA) | 0,027 przy 5 V |
| Maksymalny wejściowy prąd polaryzacji (uA) | 0,06 przy 5 V |
| Maksymalny prąd spoczynkowy (mA) | 0,5 przy 5 V |
| Typ zasilacza | Pojedynczy |
| Typowa szybkość narastania (V/us) | 0,7 przy 5 V |
| Typowa gęstość napięcia szumów wejściowych (nV/rtHz) | 30 @ 5 V |
| Dryf napięcia przesunięcia wejściowego (uV/°C) | 5 (typ) |
| Typowe wzmocnienie napięcia (dB) | 100 |
| Typowa nieodwracająca gęstość szumów prądu wejściowego (pA/rtHz) | 0,3 przy 5 V |
| Minimalny CMRR (dB) | 72 |
| Minimalny zakres CMRR (dB) | 71 do 75 |
| Typowy produkt pasma wzmocnienia (MHz) | 1.3 |
| Wyłącz wsparcie | NIE |
| Minimalna temperatura pracy (°C) | -40 |
| Maksymalna temperatura robocza (°C) | 125 |
| Klasa temperatury dostawcy | Przemysłowy |
| Opakowania | Taśma i rolka |
| Montowanie | Montaż powierzchniowy |
| Wysokość opakowania | 1,25 (min) |
| Szerokość opakowania | 3.9 |
| Długość opakowania | 4.9 |
| Płytka zmieniona | 8 |
| Standardowa nazwa pakietu | WIĘC |
| Pakiet Dostawcy | TAK N |
| Liczba pinów | 8 |
| Kształt ołowiu | Skrzydło mewy |
