Miejsce pochodzenia:
oryginalny
Nazwa handlowa:
TI
Numer modelu:

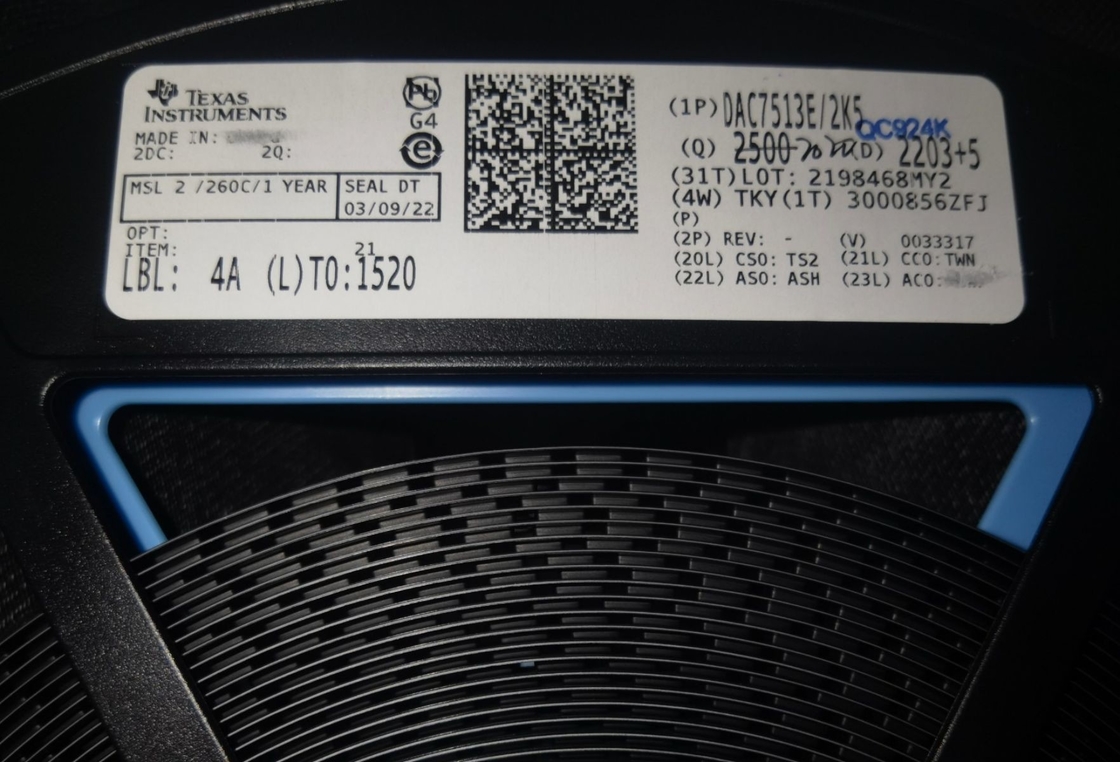

DAC7513E
Skontaktuj się z nami
Aplikacja:
DAC7513E to 12-bitowy precyzyjny przetwornik cyfrowo-analogowy (DAC) szeroko stosowany w sterowaniu przemysłowym, oprzyrządowaniu, sterowaniu automatyką i innych dziedzinach.Może konwertować sygnały cyfrowe na sygnały analogowe i wyprowadzać je do zewnętrznych obwodów lub urządzeń, osiągając konwersję między sygnałami cyfrowymi i analogowymi.
Wniosek:
DAC7513E ma zalety wysokiej rozdzielczości, dużej prędkości, niskiego zużycia energii i niskiego poziomu szumów oraz może dostarczać dokładne i stabilne analogowe sygnały wyjściowe, odpowiednie do zastosowań o wysokim zapotrzebowaniu.Jednocześnie posiada również funkcje, takie jak interfejs SPI, regulator mocy i wewnętrzne napięcie odniesienia, dzięki czemu jest wygodny w użyciu dla użytkowników.
Parametry:
Rozdzielczość: 12 bitów
Napięcie zasilania: 2,7 V-5,5 V
Zakres napięcia wyjściowego: 0V-5V
Impedancja wyjściowa: 0,5 Ω (wartość typowa)
Prąd wyjściowy: ± 5mA (wartość typowa)
Zakres temperatur pracy: -40 ℃ -+125 ℃
Forma opakowania: VSSOP8
| Unijna dyrektywa RoHS | Zgodny |
| ECCN (Stany Zjednoczone) | EAR99 |
| Stan części | Aktywny |
| HTS | 8542.39.00.01 |
| Automobilowy | NIE |
| PPAP | NIE |
| Typ konwertera | Ogólny cel |
| Architektura | Ciąg rezystorów |
| Rezolucja | 12-bitowy |
| Współczynnik konwersji | 95 ksp |
| Liczba kanałów DAC | 1 |
| Liczba wyjść na chip | 1 |
| Maksymalny czas rozliczania (us) | 10 |
| Typ interfejsu cyfrowego | Szeregowy (3-Wire, SPI, QSPI, Microwire) |
| Typ wyjścia | Napięcie |
| Polaryzacja wyjściowa | Jednobiegunowy |
| Odniesienie napięcia | Zewnętrzny |
| Minimalne pojedyncze napięcie zasilania (V) | 2.7 |
| Typ zasilacza | Pojedynczy |
| Całkowy błąd nieliniowości | ±8LSB |
| Błąd pełnej skali | -1,25% FSR |
| Minimalna temperatura pracy (°C) | -40 |
| Maksymalna temperatura robocza (°C) | 105 |
| Opakowania | Taśma i rolka |
| Montowanie | Montaż powierzchniowy |
| Wysokość opakowania | 0,95 (maks.) |
| Szerokość opakowania | 3,1 (maks.) |
| Długość opakowania | 3,1 (maks.) |
| Płytka zmieniona | 8 |
| Standardowa nazwa pakietu | MACZANKA |
| Pakiet Dostawcy | VSSOP |
| Liczba pinów | 8 |
| Kształt ołowiu | Skrzydło mewy |
