Miejsce pochodzenia:
oryginalny
Nazwa handlowa:
TI
Numer modelu:

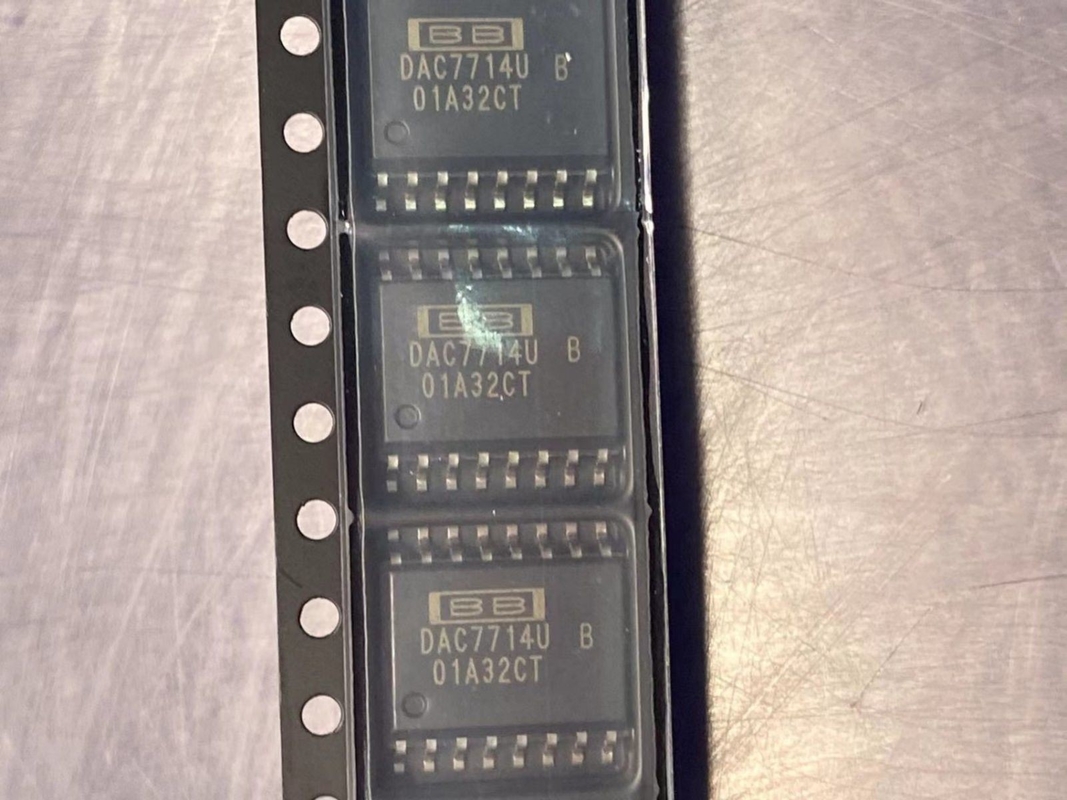

DAC7714UB
Skontaktuj się z nami
Przetwornik DAC7714UB DAC umożliwia łatwe przełożenie cyfrowego strumienia impulsów na zmienny sygnał analogowy.To urządzenie jest oparte na architekturze R-2R.Posiada wyjście napięciowe.Cyfrowy interfejs tego urządzenia jest szeregowy.Ten DAC ma rozdzielczość 12 bitów.Typowe podwójne napięcie zasilania wynosi ±15 V, przy czym minimalnie ±14,25 V, a maksymalnie ±15,75 V. Ten przetwornik cyfrowo-analogowy działa w zakresie temperatur od -40°C do 85°C.To urządzenie jest dostarczane w tubie.To urządzenie korzysta z jednego lub dwóch zasilaczy.
| Unijna dyrektywa RoHS | Zgodny |
| ECCN (Stany Zjednoczone) | EAR99 |
| Stan części | Aktywny |
| HTS | 8542.39.00.01 |
| SVHC | Tak |
| Automobilowy | NIE |
| PPAP | NIE |
| Typ konwertera | Ogólny cel |
| Architektura | R-2R |
| Rezolucja | 12-bitowy |
| Współczynnik konwersji | 89 ksp |
| Liczba kanałów DAC | 4 |
| Liczba wyjść na chip | 4 |
| Maksymalny czas rozliczania (us) | 10 |
| Typ interfejsu cyfrowego | Seryjny |
| Typ wyjścia | Napięcie |
| Polaryzacja wyjściowa | Jednobiegunowy | Dwubiegunowy |
| Odniesienie napięcia | Zewnętrzny |
| Minimalne pojedyncze napięcie zasilania (V) | 14.25 |
| Maksymalne podwójne napięcie zasilania (V) | ±15,75 |
| Typ zasilacza | Pojedynczy | Podwójny |
| Maksymalne rozproszenie mocy (mW) | 250 |
| Całkowy błąd nieliniowości | ±1LSB |
| Błąd pełnej skali | ±2LSB |
| Minimalna temperatura pracy (°C) | -40 |
| Maksymalna temperatura robocza (°C) | 85 |
| Opakowania | Rura |
| Montowanie | Montaż powierzchniowy |
| Wysokość opakowania | 2,35 (maks.) |
| Szerokość opakowania | 7,6 (maks.) |
| Długość opakowania | 10,5 (maks.) |
| Płytka zmieniona | 16 |
| Standardowa nazwa pakietu | WIĘC |
| Pakiet Dostawcy | SOIC |
| Liczba pinów | 16 |
| Kształt ołowiu | Skrzydło mewy |
