Miejsce pochodzenia:
oryginalny
Nazwa handlowa:
TI
Numer modelu:

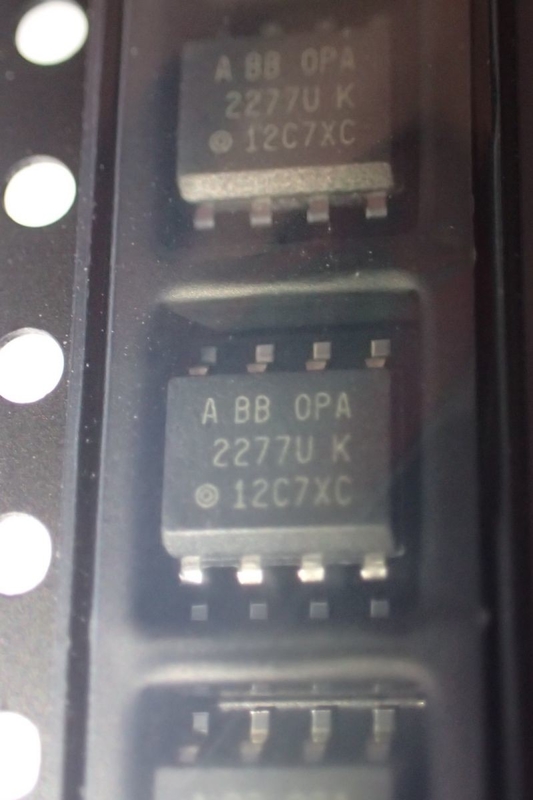

OPA2277UA
Skontaktuj się z nami
Konfiguracja tego wzmacniacza ogólnego przeznaczenia OPA2277UA wzmacniacza operacyjnego pozwala mu na przyjmowanie różnych zachowań i cech z komponentami zewnętrznymi, takimi jak rezystory, kondensatory i cewki indukcyjne.Typowe podwójne napięcie zasilania wynosi ±3|±5|±9|±12|±15 V, przy czym minimalna ±2 V i maksymalna ±18 V. Ten wzmacniacz operacyjny ma minimalną temperaturę roboczą -40°C i maksymalnie 85°C.Ma 2 kanały na chip.To urządzenie jest wykonane w technologii bipolarnej.To urządzenie korzysta z dwóch zasilaczy.
| Unijna dyrektywa RoHS | Zgodny |
| ECCN (Stany Zjednoczone) | EAR99 |
| Stan części | Aktywny |
| HTS | 8542.33.00.01 |
| Automobilowy | NIE |
| PPAP | NIE |
| Typ | Wzmacniacz napięcia o niskim przesunięciu |
| Typ producenta | Wzmacniacz napięcia o niskim przesunięciu |
| Liczba kanałów na chip | 2 |
| Maksymalne napięcie przesunięcia wejścia (mV) | 0,05 @ ± 15 V |
| Minimalne pojedyncze napięcie zasilania (V) | 4 |
| Maksymalne pojedyncze napięcie zasilania (V) | 36 |
| Minimalne podwójne napięcie zasilania (V) | ±2 |
| Typowe podwójne napięcie zasilania (V) | ±15 |
| Maksymalne podwójne napięcie zasilania (V) | ±18 |
| Maksymalny prąd przesunięcia wejścia (uA) | 0,0028 @ ± 15 V |
| Maksymalny wejściowy prąd polaryzacji (uA) | 0,0028 @ ± 15 V |
| Maksymalny prąd spoczynkowy (mA) | 1,65 @ ± 15 V |
| Typ zasilacza | Pojedynczy | Podwójny |
| Typowa szybkość narastania (V/us) | 0,8 @ ± 15 V |
| Typowa gęstość napięcia szumów wejściowych (nV/rtHz) | 12@±15V |
| Typowe wzmocnienie napięcia (dB) | 140 |
| Typowa nieodwracająca gęstość szumów prądu wejściowego (pA/rtHz) | 0,2 @ ± 15 V |
| Minimalny CMRR (dB) | 115 |
| Minimalny zakres CMRR (dB) | >=115 |
| Typowy produkt pasma wzmocnienia (MHz) | 1 |
| Typowy czas ustalania (ns) | 16000 |
| Wyłącz wsparcie | NIE |
| Minimalna temperatura pracy (°C) | -40 |
| Maksymalna temperatura robocza (°C) | 85 |
| Opakowania | Rura |
| Montowanie | Montaż powierzchniowy |
| Wysokość opakowania | 1,5 (maks.) |
| Szerokość opakowania | 3,98 (maks.) |
| Długość opakowania | 5 (maks.) |
| Płytka zmieniona | 8 |
| Standardowa nazwa pakietu | WIĘC |
| Pakiet Dostawcy | SOIC |
| Liczba pinów | 8 |
| Kształt ołowiu | Skrzydło mewy |
