Name: IPD50N06S4-09 TO-252 układ scalony IC zupełnie nowy oryginalny nieużywany
Brand: HK LIANYIXIN INDUSTRIAL CO., LIMITED
SKU: IPD50N06S4-09
Availability: InStock

Dom > Produkty > Układ scalony IC >

IPD50N06S4-09 TO-252 układ scalony IC zupełnie nowy oryginalny nieużywany

Miejsce pochodzenia:

oryginalny

Nazwa handlowa:

INFINEON

Numer modelu:

IPD50N06S4-09

Skontaktuj się z nami

Poproś o wycenę

IPD50N06S4-09 TO-252 układ scalony IC zupełnie nowy oryginalny nieużywany

Szczegóły Produktu

jakość::

Fabrycznie nowy nieużywany

Opakowanie / pudełko::

TO-252

Warunki płatności i wysyłki

Minimalne zamówienie

1 szt

Cena

Negotiate

Szczegóły pakowania

4000

Czas dostawy

Magazyn

8000+

Zasady płatności

D/A, L/C, D/A, D/P, T/T, Western Union, MoneyGram

Możliwość Supply

97830szt

PRODUKTY POWIĄZANE

wideo

BSP613PH6327 SOT223 Układ scalony IC

Uzyskaj najlepszą cenę

wideo

IPD100N04S402ATMA1 Zintegrowany zasilacz Ic TO-252

Uzyskaj najlepszą cenę

wideo

IPD320N20N3G IC Układ scalony TO-252

Uzyskaj najlepszą cenę

wideo

IPD90P04P4L-04 TO-252 IC Układ zintegrowany w silnikach

Uzyskaj najlepszą cenę

Skontaktuj się z nami

+8613380499166

kezhiwei@lianyixinic.com

Skontaktuj się teraz

Opis produktu

ISO9001.pdf

Zastosowanie: IPD50N06S4-09 to N-kanałowy tranzystor MOSFET odpowiedni do zastosowań wymagających szybkiego przełączania, takich jak przetwornice DC-DC, sterowniki silników itp.
Wniosek: IPD50N06S4-09 charakteryzuje się niską rezystancją przewodzenia, dużą szybkością przełączania i wysoką obciążalnością prądową, co może poprawić wydajność i niezawodność systemu.
Parametry:
Maksymalne napięcie źródła drenu: 60V
Maksymalny prąd drenu: 50A
Maksymalny pobór mocy: 143W
Rezystancja przewodzenia: 9,5m Ω
Czas przełączania: 13ns
Czas ładowania: 60ns
Czas rozładowania: 41ns
Napięcie napędu bramki: ± 20V
Zakres temperatur pracy: -55 ℃ ~ 175 ℃
Opakowanie: IPD50N06S4-09 jest pakowany jako TO-252-3, znany również jako DPAK, o wymiarach 6,5 mm x 9,5 mm x 2,3 mm, odpowiedni do montażu powierzchniowego.

Dane techniczne produktu

Unijna dyrektywa RoHS	Zgodny z Exemption
ECCN (Stany Zjednoczone)	EAR99
Stan części	Aktywny
HTS	8541.29.00.95
SVHC	Tak
SVHC przekracza wartość progową	Tak
Automobilowy	Tak
PPAP	Nieznany
Kategoria produktu	MOSFET mocy
Konfiguracja	Pojedynczy
Proces technologii	OptiMOS
Tryb kanału	Wzmocnienie
Typ kanału	N
Liczba elementów na chip	1
Maksymalne napięcie źródła drenu (V)	60
Maksymalne napięcie źródła bramki (V)	20
Maksymalne napięcie progowe bramki (V)	4
Maksymalny ciągły prąd drenu (A)	50
Maksymalny prąd upływu źródła bramki (nA)	100
Maksymalny IDSS (uA)	1
Maksymalna rezystancja źródła drenu (mOhm)	9 przy 10 V
Typowe ładowanie bramki @ Vgs (nC)	36 przy 10 V
Typowe ładowanie bramki przy 10 V (nC)	36
Typowa pojemność wejściowa @ Vds (pF)	2911 przy 25 V
Maksymalne rozproszenie mocy (mW)	71000
Typowy czas opadania (ns)	5
Typowy czas narastania (ns)	40
Typowy czas opóźnienia wyłączenia (ns)	20
Typowy czas opóźnienia włączenia (ns)	15
Minimalna temperatura robocza (°C)	-55
Maksymalna temperatura robocza (°C)	175
Klasa temperatury dostawcy	Automobilowy

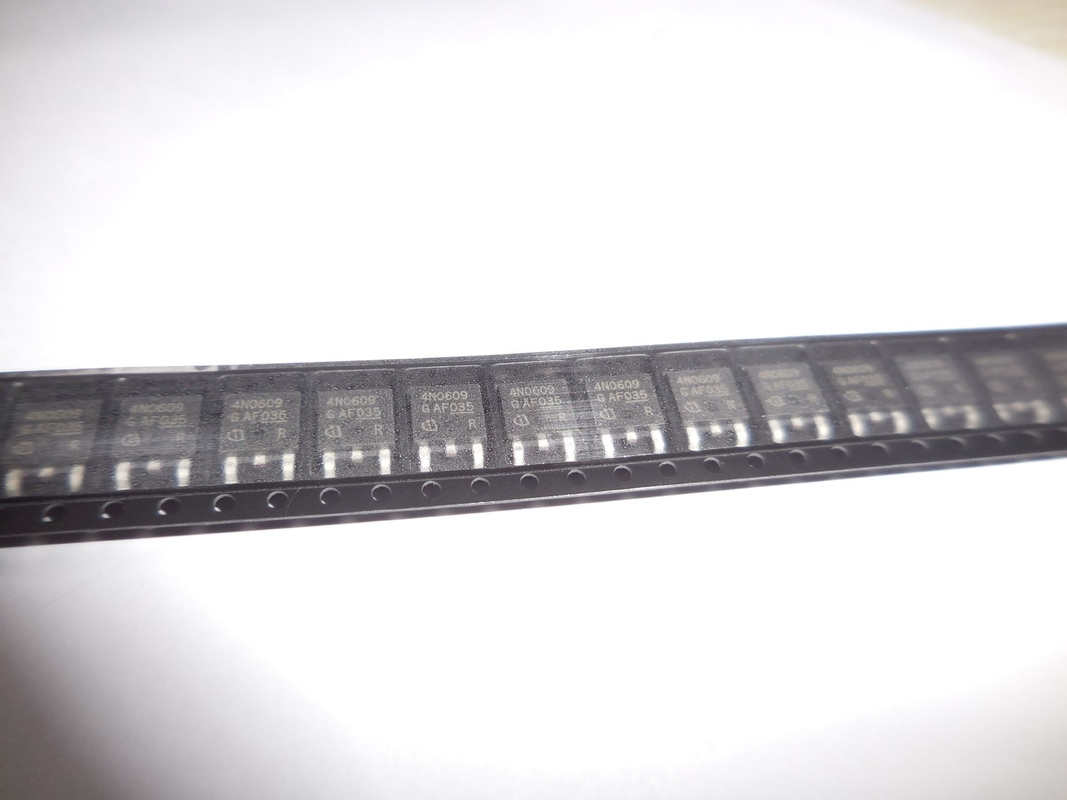

Opakowania	Taśma i rolka
Maksymalny impulsowy prąd drenu @ TC=25°C (A)	200
Montowanie	Montaż powierzchniowy
Wysokość opakowania	2,41 (maks.)
Szerokość opakowania	6,22 (maks.)
Długość opakowania	6,73 (maks.)
Płytka zmieniona	2
Patka	Patka
Standardowa nazwa pakietu	TO-252
Pakiet Dostawcy	DPAK
Liczba pinów	3
Kształt ołowiu	Skrzydło mewy
