Miejsce pochodzenia:
oryginalny
Nazwa handlowa:
INFINEON
Numer modelu:
IPD060N03LG
Skontaktuj się z nami
Aplikacja:
Obwód ochrony akumulatora
Przetwornica DC-DC
Napęd
Wniosek:
Niski opór przewodzenia
Wysoka stabilność temperaturowa i niezawodność
Niski prąd spoczynkowy w trybie liniowym
Wyposażony w zabezpieczenie przed odwrotną polaryzacją
Parametry:
Rezystancja przewodzenia: 6 m Ω (maksymalna)
Statyczny prąd upływu: 10 μA (wartość maksymalna)
Statyczny prąd upływu: 100 μ A (wartość maksymalna)
Napięcie progowe: 2,5 V
Maksymalna moc rozpraszania: 180W
Temperatura pracy: -55 ℃ ~ 175 ℃
Opakowanie:

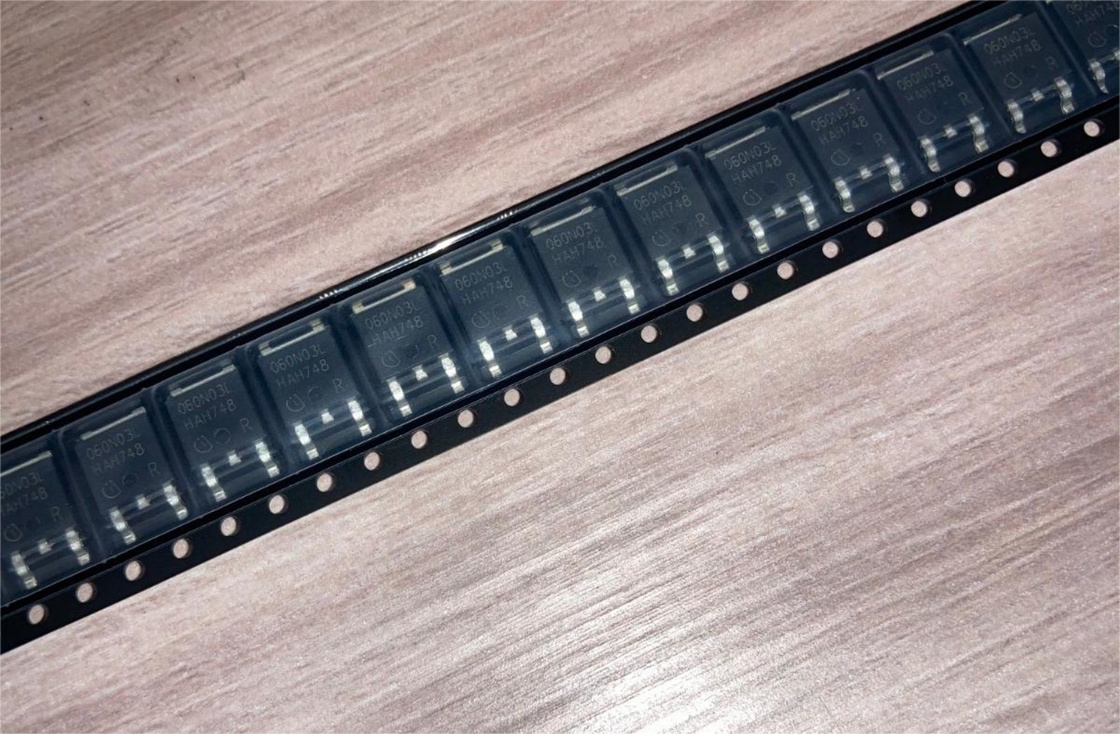

D2PAK (TO-252) opakowanie
| Dane techniczne produktu | |
| Unijna dyrektywa RoHS | Zgodny ze zwolnieniem |
| ECCN (Stany Zjednoczone) | EAR99 |
| Stan części | Niepotwierdzone |
| SVHC | Tak |
| SVHC przekracza wartość progową | Tak |
| Automobilowy | NIE |
| PPAP | NIE |
| Kategoria produktu | MOSFET mocy |
| Konfiguracja | Pojedynczy |
| Proces technologii | OptiMOS |
| Tryb kanału | Wzmocnienie |
| Typ kanału | N |
| Liczba elementów na chip | 1 |
| Maksymalne napięcie źródła drenu (V) | 30 |
| Maksymalne napięcie źródła bramki (V) | ±20 |
| Maksymalny ciągły prąd drenu (A) | 50 |
| Maksymalna rezystancja źródła drenu (mOhm) | 6 przy 10 V |
| Typowe ładowanie bramki @ Vgs (nC) | 10,8 przy 4,5 V|22 przy 10 V |
| Typowe ładowanie bramki przy 10 V (nC) | 22 |
| Typowa pojemność wejściowa @ Vds (pF) | 1700 przy 15 V |
| Maksymalne rozproszenie mocy (mW) | 56000 |
| Typowy czas opadania (ns) | 3 |
| Typowy czas narastania (ns) | 3 |
| Typowy czas opóźnienia wyłączenia (ns) | 20 |
| Typowy czas opóźnienia włączenia (ns) | 5 |
| Minimalna temperatura pracy (°C) | -55 |
| Maksymalna temperatura robocza (°C) | 175 |

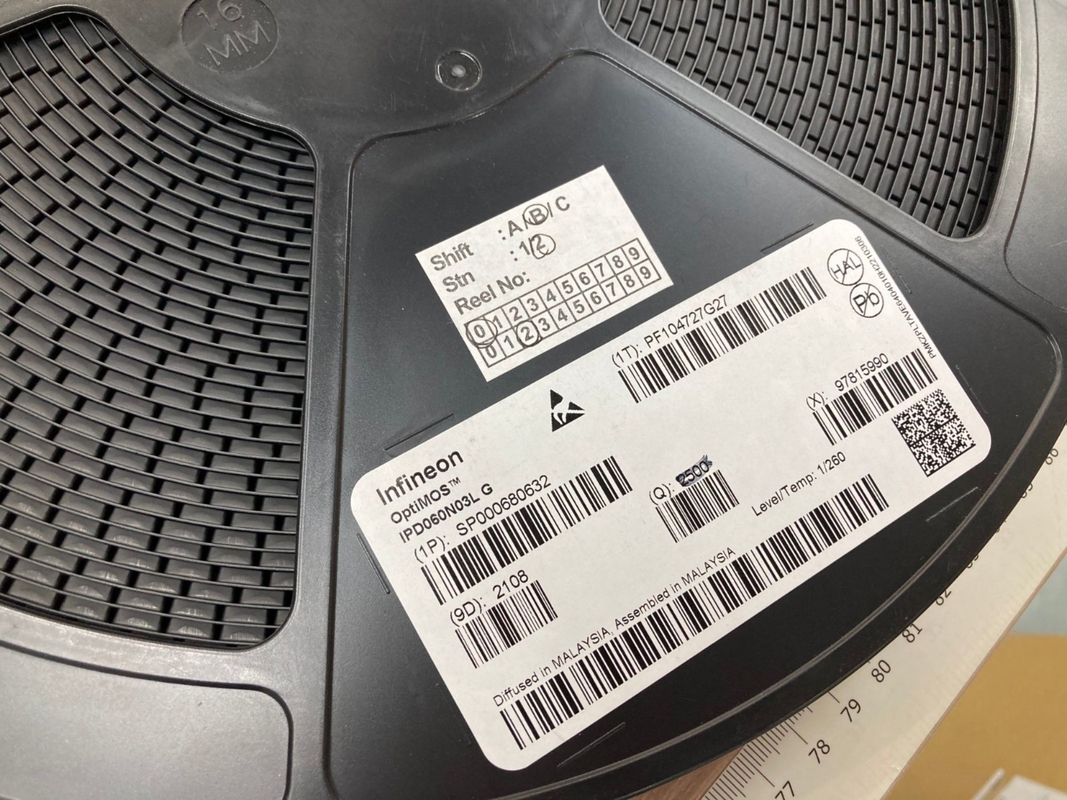

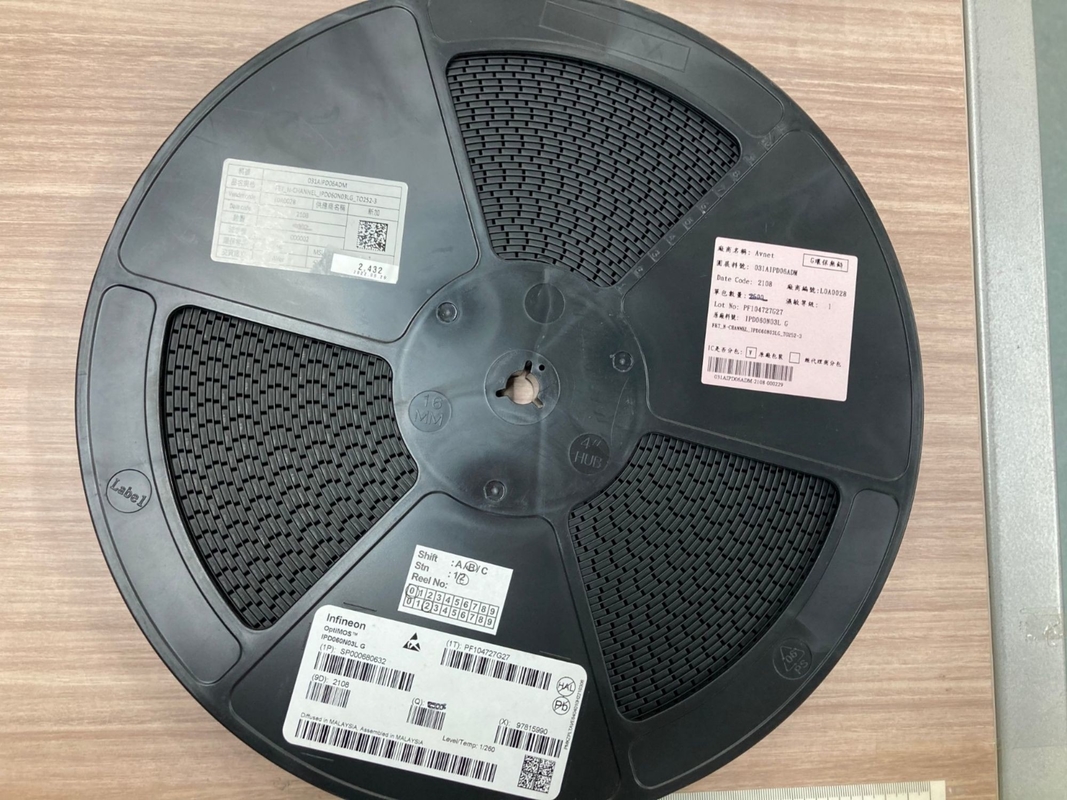

| Opakowania | Taśma i rolka |
| Montowanie | Montaż powierzchniowy |
| Wysokość opakowania | 2.3 |
| Szerokość opakowania | 6.22 |
| Długość opakowania | 6.5 |
| Płytka zmieniona | 2 |
| Patka | Patka |
| Standardowa nazwa pakietu | TO-252 |
| Pakiet Dostawcy | DPAK |
| Liczba pinów | 3 |
| Patka | Patka |
| Standardowa nazwa pakietu | TO-252 |
| Pakiet Dostawcy | DPAK |
| Liczba pinów | 3 |
| Pakiet Dostawcy | DPAK |
| Liczba pinów | 3 |
| Kształt ołowiu | Skrzydło mewy |
