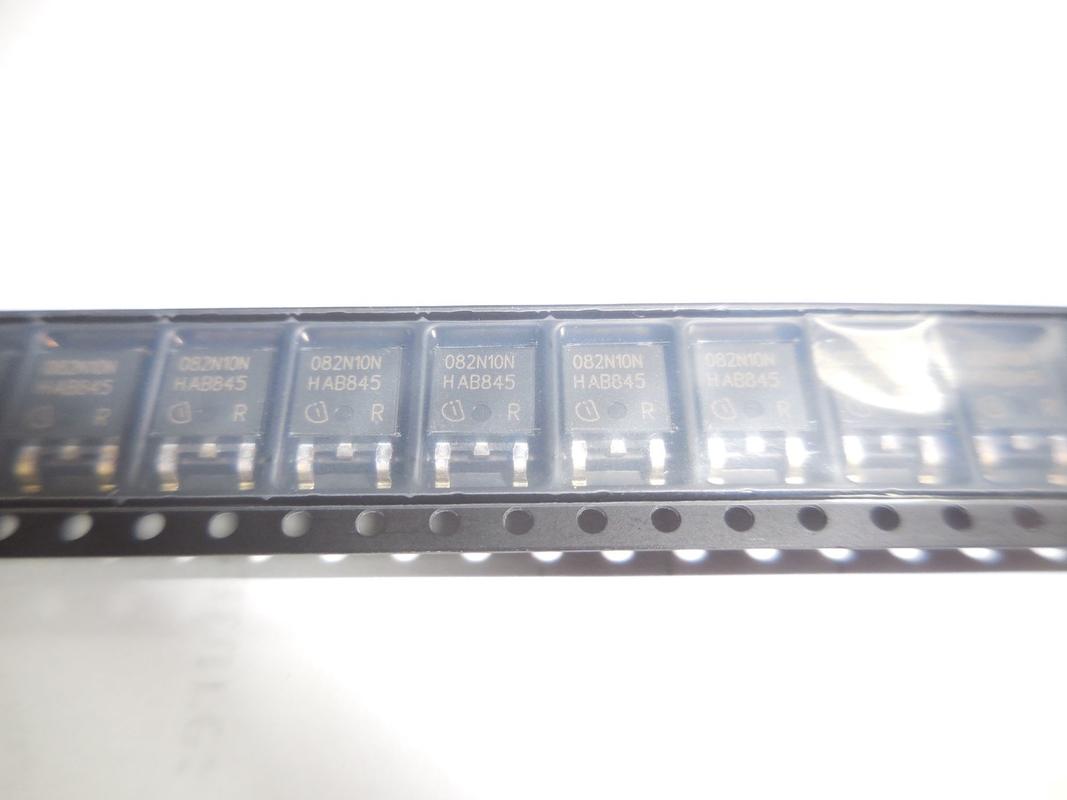

IPD082N10N3 TO-252 Ic obwód zintegrowany N-kanałowy tranzystor Mosfet

IPD082N10N3 TO-252 Ic obwód zintegrowany N-kanałowy tranzystor Mosfet

IPD082N10N3 IC Układ scalony

Układ scalony IC

IPD082N10N3 Układ scalony IC

Miejsce pochodzenia:

oryginalny

Nazwa handlowa:

INFINEON

Numer modelu:

IPD082N10N3

Skontaktuj się z nami

Poproś o wycenę
Szczegóły Produktu
jakość::
Fabrycznie nowy nieużywany
Opakowanie / pudełko::
TO-252
Warunki płatności i wysyłki
Minimalne zamówienie
1 szt
Cena
Negotiate
Szczegóły pakowania
4000
Czas dostawy
3
Magazyn
8000+
Zasady płatności
D/A, L/C, D/A, D/P, T/T, Western Union, MoneyGram
Możliwość Supply
57830szt
PRODUKTY POWIĄZANE
Skontaktuj się z nami
Opis produktu

ISO9001.pdf

IPD082N10N3 to N-kanałowy tranzystor MOSFET.
Zastosowanie:
Wykorzystywane jako przełącznik obciążenia wysokiego napięcia i wysokiej mocy
Wykorzystywane jako przełączniki dla przetworników i regulatorów
Wniosek:
Zdolność wysokiego napięcia: Vds=100V
Niska odporność przewodzenia: Rds (włączony) = 8,2m Ω (typowy)
Szybka prędkość przełączania: td (włączony) = 16ns (typowy), td (wyłączony) = 60ns (typowy)
Wydajność w wysokich temperaturach: może pracować w temperaturach do 175 °C
Zgodne z dyrektywami RoHS i wymaganiami dotyczącymi bezłowiu
Parametry:
Vds (napięcie źródła odpływu): 100V
Vgs ( napięcie źródła bramy): ± 20V
Id (prąd odpływowy): 80A
Rds (włączony) (opór przewodzenia): 8,2m Ω (typowy)
Qg (ładowanie bramy): 135nC (typowo)
Td (włączony) (czas opóźnienia rozpoczęcia): 16 ns (typowy)
Td (wyłączony) (czas opóźnienia wyłączenia): 60 ns (typowy)
Tj (temperatura połączenia): 175 °C
Zgodne z dyrektywami RoHS i wymaganiami bezłowiowymi.

Specyfikacje techniczne produktu
RoHS UE Zgodne z zwolnieniem聽
ECCN (USA) EAR99
Status części Niepotwierdzone
SVHC - Tak, proszę.
SVHC przekracza próg - Tak, proszę.
Produkcja samochodowa Nieznane
PPAP Nieznane
Kategoria produktów MOSFET mocy
Konfiguracja Samotny
Technologia procesów OptiMOS 3
Tryb kanału Wzmocnienie
Rodzaj kanału N
Liczba elementów na chip 1
Maksymalne napięcie źródła odpływu (V) 100
Maksymalne napięcie źródła bramy (V) ¥20
Maksymalne napięcie progu bramy (V) 3.5
Maksymalny ciągły prąd odpływowy (A) 80
Maksymalny prąd wycieku źródła bramy (nA) 100
Maksymalny IDSS (uA) 1
Maksymalna odporność źródła odpływu (mOhm) 8.2@10V
Typowe obciążenie bramy @ Vgs (nC) 42@10V
Typowe ładowanie bramy @ 10V (nC) 42
Typowa pojemność wejściowa @ Vds (pF) 2990@50V
Maksymalne rozpraszanie mocy (mW) 125000
Typowy czas upadku (ns) 8
Typowy czas wzrostu (ns) 42
Typowy czas opóźnienia włączania (ns) 31
Typowy czas opóźnienia włączania (ns) 18
Minimalna temperatura pracy ( capturC) -55
Maksymalna temperatura pracy ( capturC) 175
Opakowanie Taśma i rolka
Wstawianie Powierzchnia
Wysokość opakowania 2.41 (maks.)
Szerokość opakowania 6.22 (maks.)
Długość opakowania 6.73 (maks.)
Zmiana PCB 2
Zakładka Zakładka
Standardowa nazwa pakietu TO-252
Pakiet dostawcy DPAK
Liczba pinów 3
Forma ołowiu Krzaki mewa
